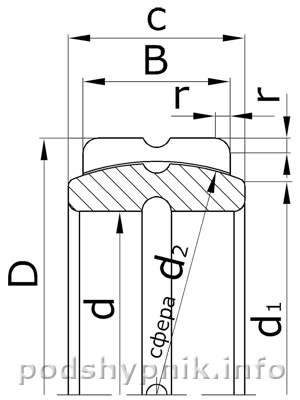

Подшипники шарнирные с отверстиями и канавками для смазки на внутреннем и наружном кольцах с двухразломным наружным кольцом
 |
d - номинальный диаметр отверстия внутреннего кольца;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
d1 - диаметр пересечения сферы с торцом кольца подшипника;
d2 - диаметр сфер колец подшипника;
c - ширина внутреннего кольца подшипника;
B - ширина наружного кольца подшипника;
r - номинальная координата монтажной фаски.
|
Основные размеры подшипников
| Серия Е. |
| ШСЛ4К |
- |
4 |
12 |
6 |
8 |
5 |
3 |
0,5 |
0,003 |
| ШСЛ5К |
- |
5 |
14 |
8 |
10 |
6 |
4 |
0,5 |
0,005 |
| ШСЛ6К |
- |
6 |
14 |
8 |
10 |
6 |
4 |
0,5 |
0,005 |
| ЕШСЛ8К |
- |
8 |
16 |
10 |
13 |
8 |
5 |
0,5 |
0,008 |
| ЕШСЛ10К |
- |
10 |
19 |
13 |
16 |
9 |
6 |
0,5 |
0,012 |
| ШСЛ12К |
- |
12 |
22 |
15 |
18 |
10 |
7 |
1,0 |
0,016 |
| ЕШСЛ15К |
- |
15 |
26 |
18 |
22 |
12 |
9 |
1,0 |
0,035 |
| ЕШСЛ17К |
- |
17 |
30 |
20 |
25 |
14 |
10 |
1,0 |
0,048 |
| ШСЛ20К |
- |
20 |
35 |
24 |
29 |
16 |
12 |
1,0 |
0,065 |
| ШСЛ25К |
- |
25 |
42 |
29 |
35 |
20 |
16 |
1,0 |
0,115 |
| ШСЛ30К |
- |
30 |
47 |
33 |
40 |
22 |
18 |
1,0 |
0,158 |
| ЕШСЛ35К |
- |
35 |
55 |
39 |
47 |
25 |
20 |
1,5 |
0,236 |
| ШСЛ40К |
- |
40 |
62 |
45 |
53 |
28 |
22 |
1,5 |
0,330 |
| ЕШСЛ45К |
- |
45 |
68 |
50 |
60 |
32 |
26 |
2,0 |
0,430 |
| ШСЛ50К |
- |
50 |
75 |
55 |
66 |
35 |
28 |
2,0 |
0,660 |
| ШСЛ55К |
- |
55 |
85 |
62 |
74 |
40 |
32 |
2,0 |
0,880 |
| ЕШСЛ60К |
- |
60 |
90 |
66 |
80 |
44 |
36 |
2,0 |
1,100 |
| ШСЛ70К |
- |
70 |
105 |
77 |
92 |
49 |
40 |
2,0 |
1,590 |
| ШСЛ80К |
- |
80 |
120 |
88 |
105 |
55 |
46 |
2,0 |
2,330 |
| ШСЛ90К |
- |
90 |
130 |
98 |
115 |
60 |
50 |
2,0 |
2,820 |
| ШСЛ100К |
- |
100 |
150 |
109 |
130 |
70 |
55 |
2,0 |
4,480 |
| ШСЛ110К |
- |
110 |
160 |
120 |
140 |
70 |
55 |
2,0 |
4,900 |
| ШСЛ120К |
- |
120 |
180 |
130 |
160 |
85 |
70 |
2,0 |
8,190 |
| ШСЛ140К |
- |
140 |
210 |
150 |
180 |
90 |
70 |
2,0 |
11,113 |
| ШСЛ160К |
- |
160 |
230 |
170 |
200 |
105 |
80 |
2,0 |
14,062 |
| ШСЛ180К |
- |
180 |
260 |
192 |
225 |
105 |
80 |
2,0 |
18,598 |
| ШСЛ200К |
- |
200 |
290 |
212 |
250 |
130 |
100 |
2,0 |
27,896 |
| ШСЛ220К |
- |
220 |
320 |
238 |
275 |
135 |
100 |
2,0 |
35,608 |
| ШСЛ240К |
- |
240 |
340 |
265 |
300 |
140 |
100 |
2,0 |
39,917 |
| ШСЛ260К |
- |
260 |
370 |
285 |
325 |
150 |
110 |
2,0 |
52,164 |
| ШСЛ280К |
- |
280 |
400 |
310 |
350 |
155 |
120 |
2,0 |
63,772 |
| ШСЛ300К |
- |
300 |
430 |
330 |
375 |
165 |
120 |
2,0 |
79,380 |
|
| Серия 7. |
| ШСЛ8К |
- |
8 |
17 |
10 |
13 |
8 |
5 |
0,5 |
0,008 |
| ШСЛ10К |
- |
10 |
20 |
13 |
16 |
9 |
6 |
0,5 |
0,012 |
| ШСЛ15К |
- |
15 |
28 |
18 |
23 |
12 |
8 |
1,0 |
0,033 |
| ШСЛ17К |
- |
17 |
32 |
22 |
26 |
14 |
10 |
1,0 |
0,048 |
| ШСЛ35К |
- |
35 |
55 |
39 |
47 |
26 |
21 |
1,5 |
0,236 |
| ШСЛ45К |
- |
45 |
70 |
50 |
60 |
32 |
25 |
2,0 |
0,460 |
| ШСЛ60К |
- |
60 |
90 |
66 |
80 |
44 |
34 |
2,0 |
0,980 |
| Серия 2. |
| 2ШСЛ10К |
- |
10 |
30 |
16 |
22 |
14 |
10 |
1,0 |
0,052 |
| 2ШСЛ12К |
- |
12 |
32 |
17 |
24 |
16 |
12 |
1,0 |
0,065 |
| 2ШСЛ15К |
- |
15 |
35 |
20 |
27 |
18 |
14 |
1,0 |
0,082 |
| 2ШСЛ17К |
- |
17 |
40 |
22 |
31 |
21 |
14 |
1,0 |
0,148 |
| 2ШСЛ20К |
- |
20 |
47 |
23 |
35 |
26 |
15 |
1,0 |
0,190 |
| 2ШСЛ25К |
- |
25 |
52 |
28 |
40 |
28 |
15 |
1,5 |
0,262 |
|
